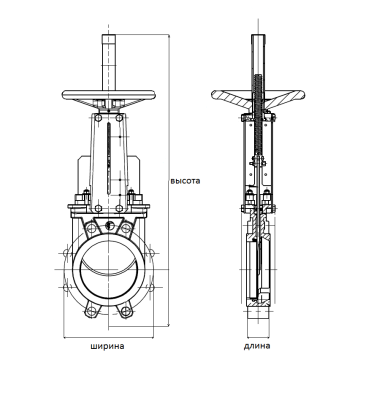

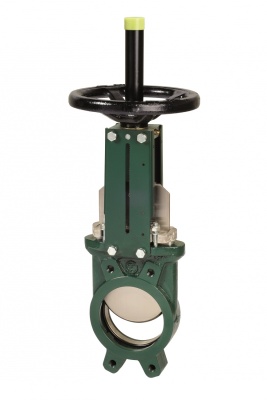

Шиберная задвижка VG3400 со штурвалом, Tecofi в Уфе

Ножевая шиберная задвижка VG3400 Tecofi («Текофи») предназначена для перекрытия и регулирования потока среды. Трубопроводная арматура устанавливается между фланцами и может управляться различными элементами:

• штурвалом;

• механическим редуктором;

• рычагом;

• электроприводом;

• пневмоприводом.

Задвижка оснащена запорным устройством в форме перемещающегося в узком корпусе ножа. Количество пропускаемой среды регулируется его поднятием на определенную высоту.

Заостренный нож трубопроводной арматуры обеспечивает надежное закрытие, разрезая среду, а металлическое или нитриловое уплотнение – герметичность. Конструкцию рекомендуется использовать при работе с порошкообразными и вязкими средами:

• при производстве целлюлозы;

• для очистки сточных вод;

• для водоподготовки;

• в нефтяной и химической промышленности;

• при производстве и фасовке цемента.

Варианты исполнения шиберных задвижек VG3400

В серию входят модели, отличающиеся рядом параметров:

• диаметром присоединения: 50 – 1600 мм;

• типом управления: с помощью пневмо-, электропривода, рычага и т.д.;

• материалом уплотнения: нитрил (VG3400-001NI, VG3400-00NI) или металл по металлу (VG3400-001MM, VG3400-00MM) – используется при работе с абразивными средами и в других случаях, когда использование нитрила невозможно;

• типом корпуса: с невыдвижным или выдвижным штоком.

Преимущества трубопроводной арматуры

Шиберные ножевые задвижки Tecofi серии VG3400 имеют ряд особенностей и конкурентных преимуществ:

• корпус-моноблок – прочный и устойчивый к деформации, который изготавливается из чугуна EN-GJL-250 с эпоксидным покрытием, подвергшимся термической обработке;

• герметичный запор среды в одном направлении, которое указывает стрелка;

• монтаж осуществляется по ISO Ру10/16;

• точные направляющие ножа, благодаря которым в корпусе практически не происходит скопления проходящей среды;

• уплотнение и нож могут приобретаться отдельно, элементы изготовлены из нержавеющей отполированной стали X5CrNi 18-10 и из металла, нитрила или FPM (Viton) соответственно, уплотнение надежно фиксируется в корпусе стальным кольцом;

• для регулировки циркуляции вязких сред на задвижки возможна установка съемных колец диафрагмы или дефлектора;

• опорные пластины штока из стали имеют отверстия для монтажа дополнительного оборудования – защитных пластин и индуктивных датчиков, индикатор положения ножа.

Особенности базовых моделей – шиберных задвижек VG3400-00 и -001 со штурвалом

В серии шиберных задвижек VG3400 есть две наиболее популярные модели:

• VG3400-00 с выдвижным штоком и штурвалом;

• VG3400-001 с невыдвижным штоком и штурвалом.

В условиях ограниченных пространств используется изделие с невыдвижным штоком. Диаметр присоединения задвижек составляет от 50 до 600 мм. Продукция поддерживает широкий диапазон рабочих температур – от -10 до 80 С. Диаметр задвижки определяет максимальное рабочее давление:

• 50-250 мм – 10 бар;

• 300-450 мм – 7 бар;

• 500-600 – 4 бара.
